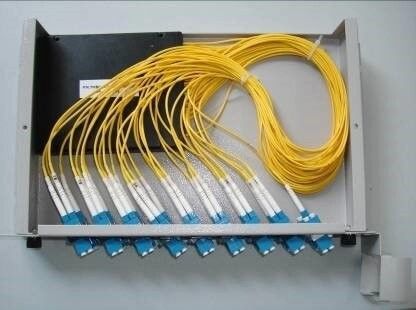

Rozdzielacz światłowodowy Typ ramy Rozdzielacz optyczny ze złączami SC UPC
Opis produktu
Planar Lightwave Circuit (PLC) Splitter to rozdzielacz mocy oparty na płytce bazowej ze szkła krzemionkowego.Istnieją dwa rodzaje rozgałęźników PLC: 1xN i 2xN.Dzieli równomiernie sygnały optyczne z jednego lub dwóch wejść na wiele wyjść.Rozgałęźnik może działać w odwrotnym kierunku, aby połączyć wiele sygnałów w jedno włókno lub dwa włókna.Numeracja jest oznaczona trwałym oznaczeniem na każdym wyjściu, aby ułatwić identyfikację portu.
Parametr techniczny
| Nazwa produktu | Rodzaj produktu | Rozmiar (szerokość x głębokość x wysokość) mm |
| 19-calowy rozdzielacz ramek 1,5U | PLC321(SC) | 487×250×65,5 |
| 19-calowy rozdzielacz ramek 1,5U | PLC321(FC) | 487×250×65,5 |
| 19-calowy rozdzielacz ramek 1,5U | PLC321(LC) | 487×250×65,5 |
2×N Charakterystyka optyczna rozdzielacza optycznego PLC
| Parametr | Jednostka | Indeks | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Robocza przepustowość | nm | 1260～1610 | ||||||
| Strata wtrąceniowa | dB | ≤4,0 | ≤7,5 | ≤10,8 | ≤14,1 | ≤17,4 | ≤20,4 | ≤24,0 |
| Strata związana z polaryzacją | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,5 | ≤0,5 |
| jednolitość | dB | ≤0,8 | ≤0,8 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 |
| Strata zwrotu | dB | ≥55 | ||||||
| kierunkowość | dB | ≥55 | ||||||
| temperatura pracy/przechowywania | ℃ | -40～+85 | ||||||
1×N Charakterystyka optyczna rozdzielacza optycznego PLC
| Parametr | Jednostka | Indeks | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Robocza przepustowość | nm | 1260～1610 | ||||||
| Strata wtrąceniowa | dB | ≤3,8 | ≤7,2 | ≤10,5 | ≤13,8 | ≤17,1 | ≤20,1 | ≤23,7 |
| Strata związana z polaryzacją | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 |
| jednolitość | dB | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 |
| Strata zwrotu | dB | ≥55 | ||||||
| kierunkowość | dB | ≥55 | ||||||
| temperatura pracy/przechowywania | ℃ | -40～+85 | ||||||
