Rozdzielacz światłowodowy Typ wkładki Rozdzielacz optyczny ze złączami SC UPC
Opis produktu
Istnieją dwa rodzaje rozgałęźników PLC: 1xN i 2xN.Dzieli równomiernie sygnały optyczne z jednego lub dwóch wejść na wiele wyjść.Rozgałęźnik może działać w odwrotnym kierunku, aby połączyć wiele sygnałów w jedno włókno lub dwa włókna.Numeracja jest oznaczona trwałym oznaczeniem na każdym wyjściu, aby ułatwić identyfikację portu.
Zaletą jest równomierny rozkład optyczny, niskie straty wtrąceniowe, niskie straty polaryzacji, wysokie straty odbicia, wysoka niezawodność, wysoka stabilność itp. Styl złącza światłowodowego ma FC, SC i LC.
Parametr techniczny
| Specyfikacja modelu | Klasyfikuj model | Rozmiar zewnętrzny(mm) |
| CP-PLC41(SC) | Inserter optyczny 1:4, złącze SC/UPC | 130×100×25 |
| CP-PLC41(LC) | Inserter optyczny 1:4, złącze LC/UPC | 130×100×25 |
| CP-PLC81(SC) | Inserter optyczny 1:8, złącze SC/UPC | 130×100×25 |
| CP-PLC81(LC) | Inserter optyczny 1:8, złącze LC/UPC | 130×100×25 |
| CP-PLC161(SC) | Inserter optyczny 1:16, złącze SC/UPC | 130×100×50 |
| CP-PLC161(LC) | Inserter optyczny 1:16, złącze LC/UPC | 130×100×50 |
| CP-PLC321(SC) | 1:32 , inserter optyczny złącze SC/UPC | 267×100×50 |
| CP-PLC321(LC) | Inserter optyczny 1:32, złącze LC/UPC | 267×100×50 |
| CP-PLC641(LC) | Inserter optyczny 1:64, złącze LC/UPC | 267×100×100 |
| CP-PLC641(SC) | Inserter optyczny 1:64, złącze SC/UPC | 267×100×100 |
| CP-PLC1281(SC) | Inserter optyczny 1:128, złącze SC/UPC | 404×100×100 |
2×N Charakterystyka optyczna rozdzielacza optycznego PLC
| Parametr | Jednostka | Indeks | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Robocza przepustowość | nm | 1260～1610 | ||||||
| Strata wtrąceniowa | dB | ≤4,0 | ≤7,5 | ≤10,8 | ≤14,1 | ≤17,4 | ≤20,4 | ≤24,0 |
| Strata związana z polaryzacją | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,5 | ≤0,5 |
| jednolitość | dB | ≤0,8 | ≤0,8 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 |
| Strata zwrotu | dB | ≥55 | ||||||
| kierunkowość | dB | ≥55 | ||||||
| temperatura pracy/przechowywania | ℃ | -40～+85 | ||||||
1×N Charakterystyka optyczna rozdzielacza optycznego PLC
| Parametr | Jednostka | Indeks | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Robocza przepustowość | nm | 1260～1610 | ||||||
| Strata wtrąceniowa | dB | ≤3,8 | ≤7,2 | ≤10,5 | ≤13,8 | ≤17,1 | ≤20,1 | ≤23,7 |
| Strata związana z polaryzacją | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 |
| jednolitość | dB | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 |
| Strata zwrotu | dB | ≥55 | ||||||
| kierunkowość | dB | ≥55 | ||||||
| temperatura pracy/przechowywania | ℃ | -40～+85 | ||||||

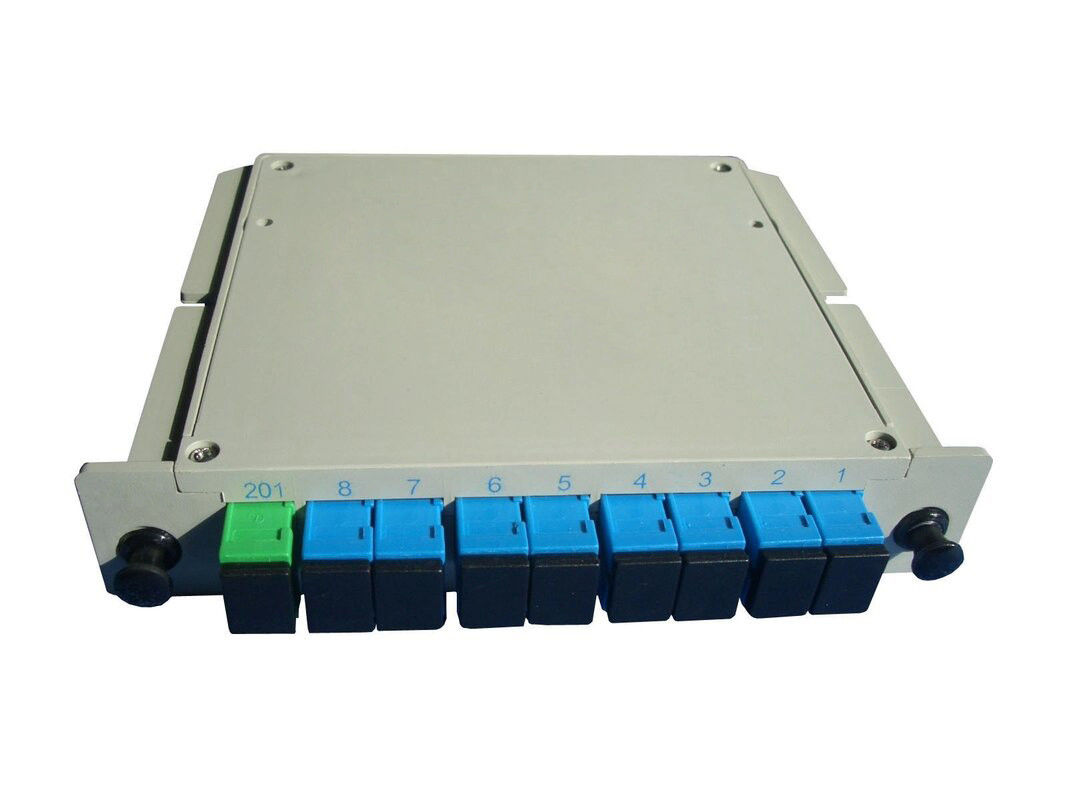

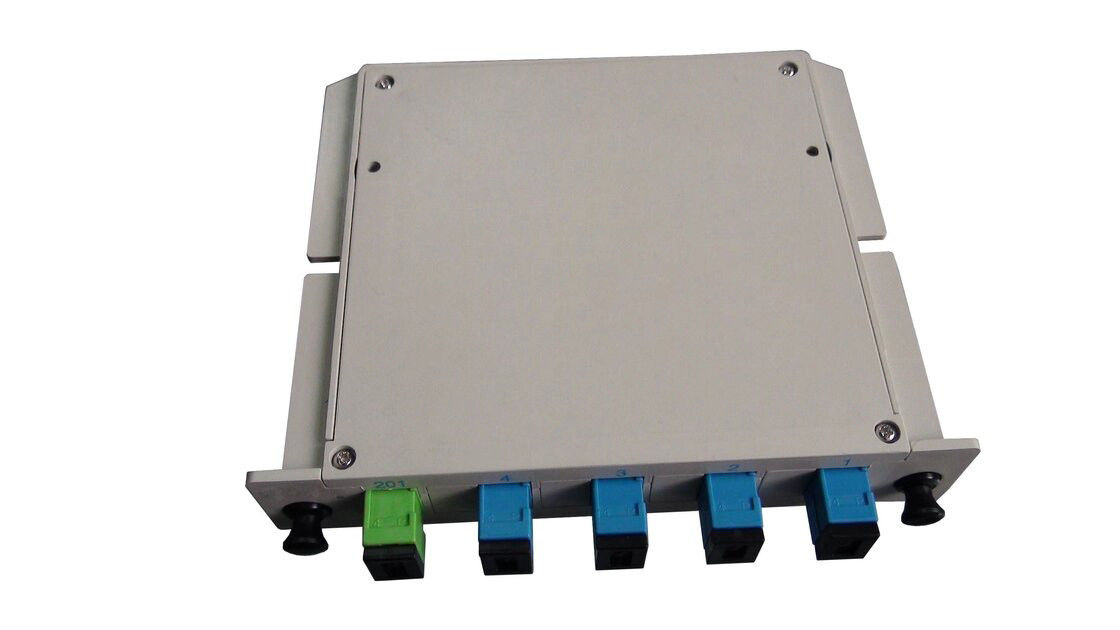

Zdjęcie produktu
